800 mm560 mm
1. Tablero rígido y plano
10 × 7 cuadrados; 9 × 6 esquinas internas. Cada cuadrado mide exactamente 80 mm.
ASISTENTE GUIADO · GOPRO HERO13
De píxeles
a milímetros.
Calibra el lente Ultra Wide con videos o fotos locales. El procesamiento ocurre en este navegador: los originales no se suben ni se incluyen en el ZIP.
Privado y local. Puedes trabajar sin enviar los videos.
0
ANTES DE TOMAR IMÁGENES
Prepara una geometría conocida
2. Cámara sin cambios
HERO13 + Ultra Wide Lens Mod, Video normal, 4K 1:1, 60 fps, HyperSmooth y nivelación desactivados.
3. Luz y nitidez
Sin reflejos, dobleces ni esquinas tapadas. Usa el mismo modo de video que emplearás en campo.
Por qué no sirve una foto tomada en otro modo
La resolución, el recorte, la estabilización y el lente cambian la relación entre píxel y rayo. Si cambia cualquiera de ellos, debes crear otra calibración.
HUELLA DE GEOMETRÍA OBLIGATORIA
El mismo perfil para calibrar y medir
- HERO13 + Ultra Wide Lens Mod
- Video normal · 4K 1:1 · 60 fps
- HyperSmooth y nivelación desactivados
- Soporte, orientación y recorte sin cambios
GoPro no conectada
1
CALIBRACIÓN INTRÍNSECA
Mueve el tablero, no el zoom
Graba 30–60 segundos recorriendo centro, bordes y esquinas. Inclina el tablero en ambos ejes sin doblarlo.
Vista 1 de 25
LO QUE DEBE VER LA GOPRO

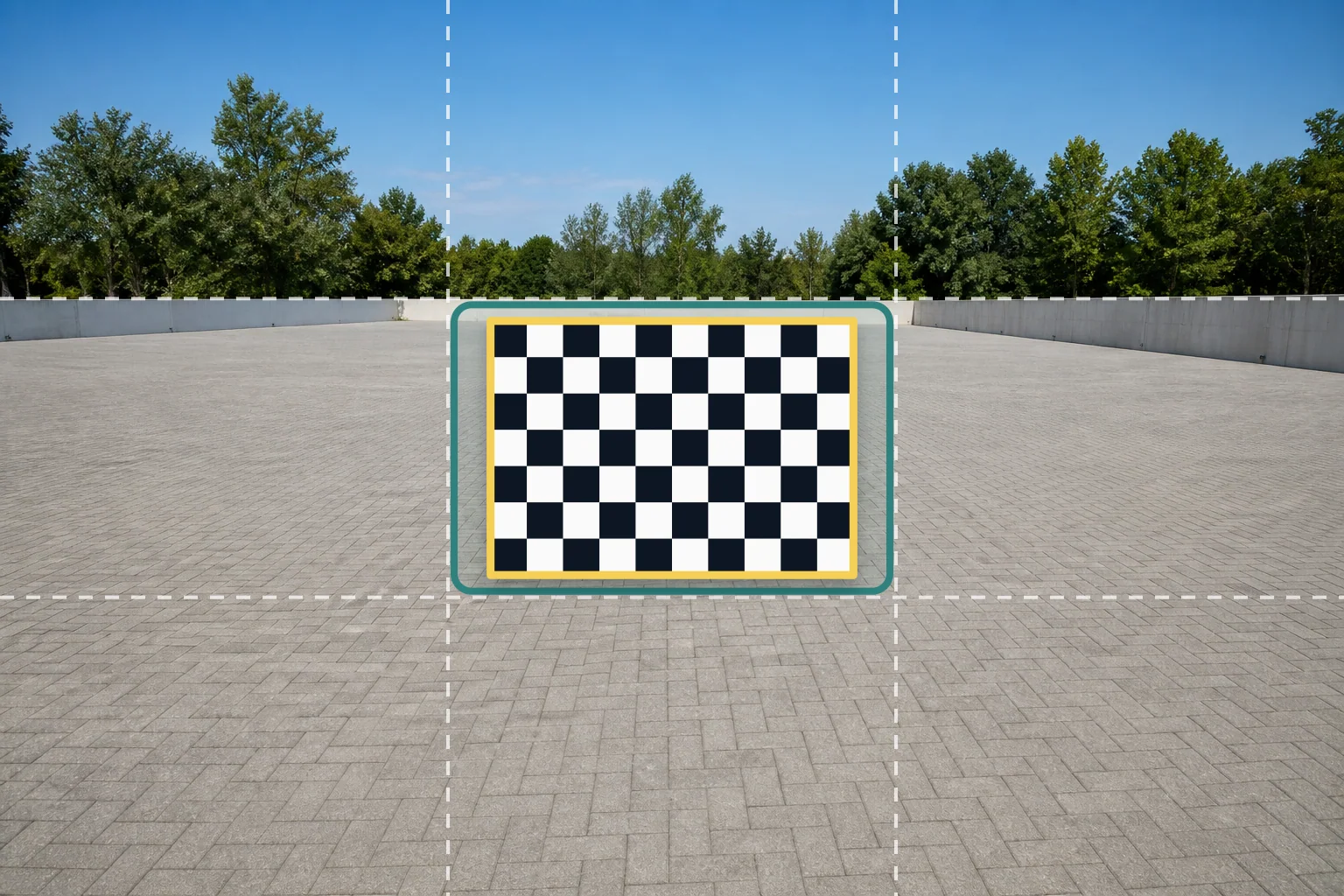

Centro · distancia media
Coloca el tablero en el centro. Debe ocupar cerca de una cuarta parte del ancho y verse completamente frontal.
- Posición
- Centro
- Distancia
- Media
- Giro
- Frontal
Ningún archivo seleccionado
MP4 o imágenes · nunca se cargan al servidor
Preparando…0 %
0vistas aceptadas
0/9zonas cubiertas
—resolución
2
DOS MODELOS · UNA DECISIÓN MEDIDA
Calcula la óptica del lente
El asistente compara el modelo racional Brown–Conrady y el modelo fisheye equidistante. Gana el de menor error medido, no una suposición.
Esperando cálculo.
3
CALIBRACIÓN EXTRÍNSECA
Enseña dónde está la calzada
Fija la motocicleta
La GoPro debe mirar casi vertical al pavimento. No muevas soporte, cámara ni moto entre tomas.
Mide lente a calzada
Con el tablero apoyado, mide la distancia perpendicular desde el centro del lente al plano de la calzada.
Siete posiciones horizontales
Un tablero por toma: abajo, centro y arriba; izquierda, centro y derecha. Muévelo sobre el mismo plano, sin acercarlo ni alejarlo.
Alcance. El plano es válido con el soporte sin cambios y sobre un tramo localmente plano.
La inclinación de la moto o un cambio de pendiente requiere corrección dinámica posterior.
El tablero debe permanecer plano y apoyado; solo puede girar sobre el pavimento.
Posición 1 de 7
UN SOLO TABLERO POR TOMA

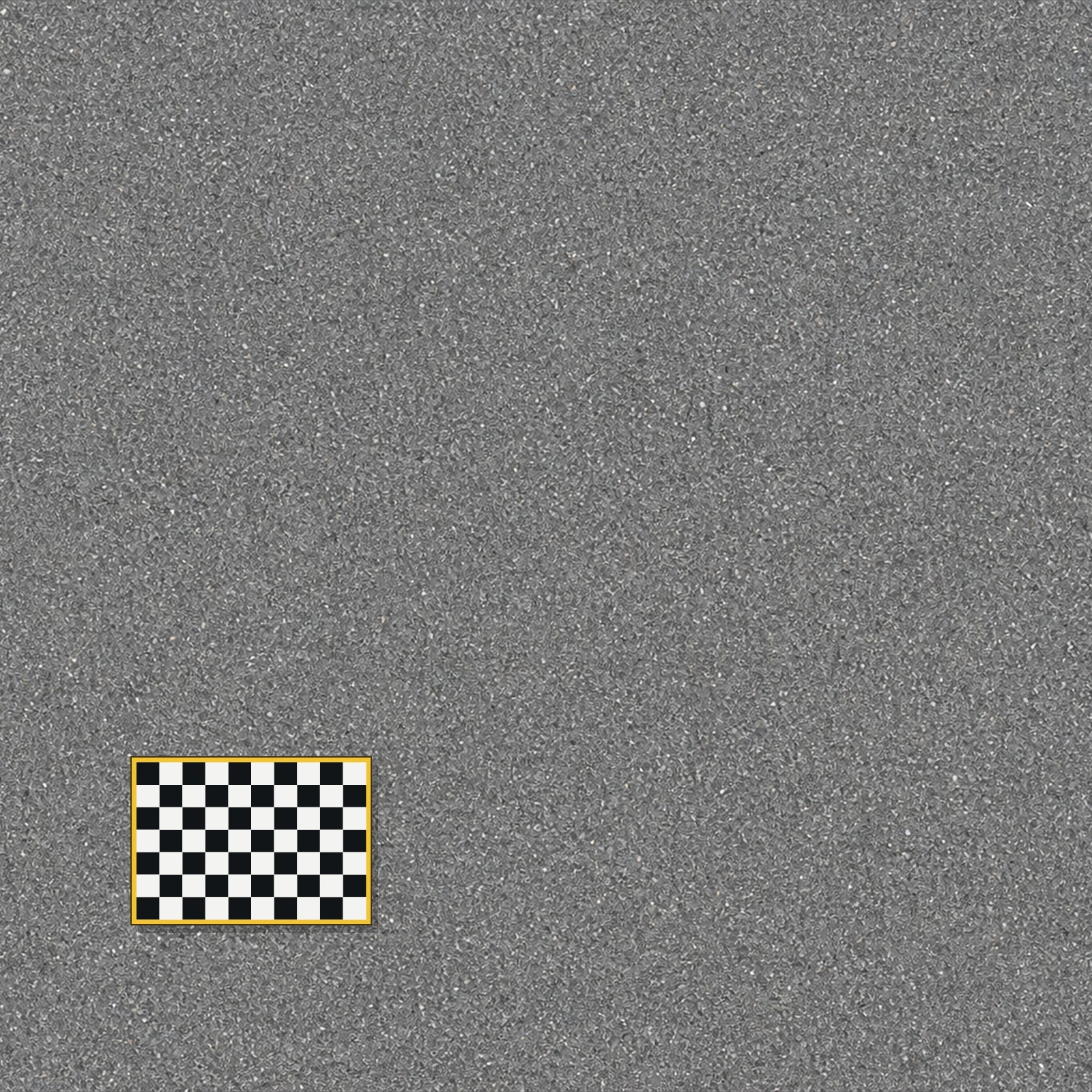

Plano · abajo izquierda
Desplaza solo el tablero en horizontal hasta abajo a la izquierda. Déjalo plano y completamente apoyado en la calzada.
EVIDENCIA FÍSICA OBLIGATORIA
Altura GoPro–calzada medida
Con la moto en la posición final de trabajo y el tablero plano apoyado sobre la calzada, mide desde el centro del lente hasta el plano del tablero/pavimento. No uses la altura del soporte ni una estimación visual.
Ningún archivo seleccionadoUsa la misma resolución y perfil
0planos válidos
—altura estimada
—altura física medida
—diferencia medida–estimada
—dispersión
Esperando imágenes.
4
COMPROBACIÓN MÉTRICA
Mide antes de salir a campo
Carga una imagen con la misma geometría. Marca dos puntos para longitud o tres o más para área.
Ninguna imagenDebe coincidir exactamente con la resolución calibrada
Primero completa la calibración intrínseca y el plano de vía.
5
EVIDENCIA REPRODUCIBLE
Guarda la calibración
○ Tablero 80 mm confirmado
○ Intrínseca aprobada
○ Plano de vía aprobado
○ Altura física coherente
○ Control métrico realizado
VEREDICTO
PENDIENTE
Completa las calibraciones y sus puertas de calidad.
El ZIP incluye parámetros, calidad, manifiesto, miniaturas y SHA-256. No incluye videos originales.
